Tủ Hòa Đồng Bộ Máy Phát Điện

Tủ hòa đồng bộ máy phát điện là thiết bị không thể thiếu khi một doanh nghiệp cần vận hành từ 2 máy phát điện trở lên trong cùng một hệ thống điện. Không có tủ hòa đồng bộ, các máy phát điện không thể “nói chuyện” với nhau — mỗi máy sẽ cấp điện độc lập, gây lệch pha, ngắn mạch và hỏng thiết bị. Với tủ hòa đồng bộ đúng kỹ thuật, nhiều máy phát điện hoạt động như một nguồn điện thống nhất, chia tải đều, tự động điều chỉnh theo nhu cầu phụ tải thực tế.

Đây là giải pháp bắt buộc với khu công nghiệp lớn, data center yêu cầu cấu hình N+1, bệnh viện lớn cần dự phòng kép và bất kỳ cơ sở nào cần công suất điện dự phòng vượt quá giới hạn một máy phát đơn lẻ.

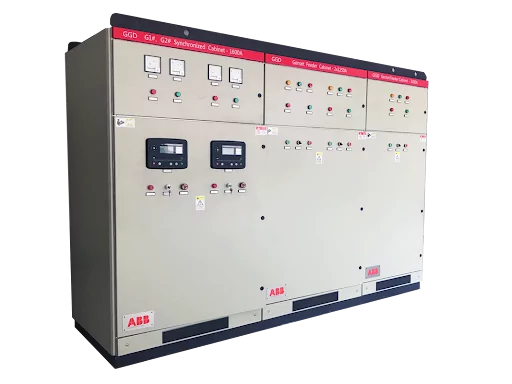

tủ hòa đồng bộ máy phát điện DSE8610 lắp đặt khu công nghiệp TP.HCM Minh Thành Power

Cần tư vấn lắp đặt tủ hòa đồng bộ máy phát điện? Gọi 1900 98 99 02 — kỹ sư thiết kế hệ thống theo tải thực tế, báo giá trong 24 giờ.

1. Tủ Hòa Đồng Bộ Máy Phát Điện Là Gì? Khi Nào Cần Lắp?

Tủ hòa đồng bộ máy phát điện (Synchronizing Panel/ Paralleling Switchgear) là tủ điện chuyên dụng thực hiện quá trình hòa đồng bộ — đưa 2 hoặc nhiều máy phát điện đang vận hành độc lập vào làm việc song song trong cùng một hệ thống điện mà không gây sự cố.

Để 2 nguồn điện có thể kết nối song song mà không gây hỏng hóc, hệ thống hòa đồng bộ phải đảm bảo đồng thời 4 điều kiện kỹ thuật:

Điện áp bằng nhau: Sai lệch điện áp giữa 2 nguồn không vượt quá ±5%
Tần số bằng nhau: Sai lệch tần số không vượt quá ±0,1 Hz
Góc pha bằng nhau: Hai nguồn phải cùng pha, sai lệch góc pha <10°
Thứ tự pha giống nhau: Cả 2 nguồn phải có thứ tự pha L1-L2-L3 đồng nhất

Tủ hòa đồng bộ tự động kiểm tra và điều chỉnh 4 điều kiện này trước khi đóng ACB kết nối các nguồn lại với nhau.

Khi nào doanh nghiệp cần lắp tủ hòa đồng bộ máy phát điện?

Tổng công suất dự phòng cần thiết vượt quá công suất 1 máy phát điện đơn lẻ lớn nhất trên thị trường
Yêu cầu cấu hình N+1 hoặc 2N — khi 1 máy sự cố, máy còn lại phải tiếp quản ngay lập tức
Muốn tối ưu nhiên liệu — chạy ít máy hơn khi tải thấp, tăng thêm máy khi tải tăng
Data center, bệnh viện, KCN lớn yêu cầu độ tin cậy cung cấp điện tuyệt đối

2. Nguyên Lý Hoạt Động Của Tủ Hòa Đồng Bộ Máy Phát Điện

Quy trình hòa đồng bộ tự động của tủ hòa đồng bộ máy phát điện diễn ra theo 5 bước liên tiếp:

Bước 1 — Khởi động máy phát mới: Khi hệ thống cần thêm công suất hoặc phát hiện máy đang chạy có vấn đề, tủ điều khiển phát lệnh khởi động máy phát điện thứ 2 (hoặc thứ 3, thứ N).

Bước 2 — Đo và so sánh thông số: Module DSE8610 liên tục đo điện áp, tần số và góc pha của cả 2 nguồn đồng thời — so sánh sai lệch theo thời gian thực với tần suất vài trăm lần/giây.

Bước 3 — Điều chỉnh đồng bộ: Bộ điều tốc (speed governor) điều chỉnh tốc độ động cơ để đưa tần số về đồng nhất. Bộ điều áp (AVR) điều chỉnh kích từ để cân bằng điện áp. Hệ thống chờ cho đến khi cả 4 điều kiện hòa đồng bộ đều thỏa mãn.

Bước 4 — Đóng ACB kết nối: Khi tất cả điều kiện đạt chuẩn, tủ hòa đồng bộ phát lệnh đóng ACB (Air Circuit Breaker) để kết nối 2 nguồn lại. Thao tác này xảy ra trong khoảnh khắc góc pha gần bằng 0° để tránh dòng xung kết nối.

Bước 5 — Phân chia tải tự động: Sau khi hòa thành công, hệ thống tự động cân bằng tải giữa các máy phát điện theo tỷ lệ công suất định mức của từng máy — đảm bảo không máy nào bị quá tải trong khi máy khác chạy non tải.

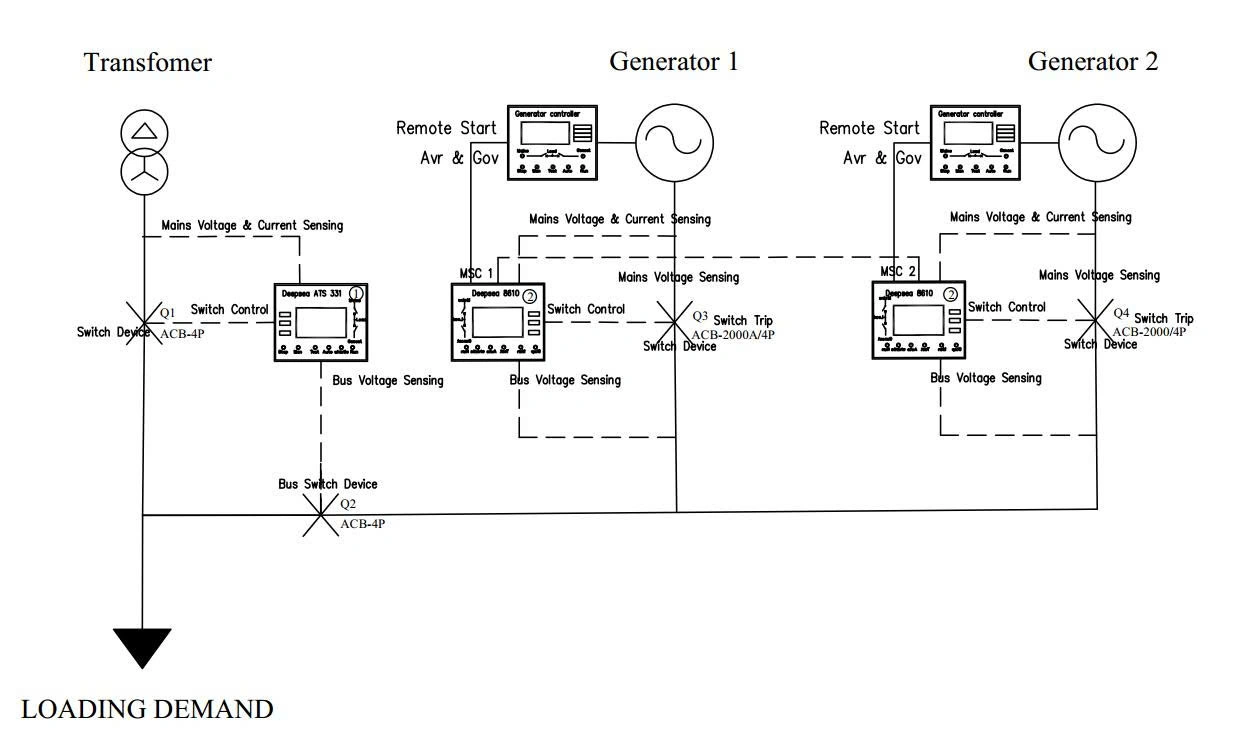

nguyên lý hoạt động tủ hòa đồng bộ máy phát điện DSE8610 sơ đồ đấu nối song song

3. Các Tính Năng Nổi Bật Của Tủ Hòa Đồng Bộ Máy Phát Điện DSE8610

Minh Thành Power thiết kế và cung cấp tủ hòa đồng bộ máy phát điện sử dụng module điều khiển Deep Sea Electronics DSE8610 — tiêu chuẩn công nghiệp được sử dụng rộng rãi tại Việt Nam và toàn cầu.

3.1 Khả Năng Hòa Đồng Bộ

Hòa tối đa 36 tổ máy phát điện trong một hệ thống duy nhất
Tương thích với máy phát điện sử dụng động cơ và đầu phát khác thương hiệu — Cummins, Perkins, Mitsubishi, Doosan, Baudouin đều có thể hòa đồng bộ trong cùng một hệ thống
Tốc độ hòa đồng bộ cực nhanh — điển hình 10–30 giây sau khi máy khởi động và ổn định
Hòa đồng bộ được cả trong trường hợp máy phát điện có công suất khác nhau

3.2 Chế Độ Vận Hành & Giao Diện

3 chế độ vận hành: OFF (tắt), AUTO (tự động hoàn toàn), MAN (vận hành thủ công) — đảm bảo linh hoạt trong vận hành thường ngày, kiểm tra và bảo trì
Hiển thị trạng thái hoạt động và cảnh báo qua màn hình LCD và đèn LED — kỹ thuật viên đọc được ngay lập tức
Mã PIN bảo vệ — tránh truy cập trái phép, quan trọng với hệ thống điện quan trọng
Ghi lại lịch sử cảnh báo gần nhất — hỗ trợ chẩn đoán nguyên nhân sự cố

3.3 Kết Nối & Giám Sát Từ Xa

Kết nối máy tính qua RS232/RS485, modem hoặc Internet — quản lý toàn bộ hệ thống từ xa
Phần mềm giám sát trên MS-Windows™ — cập nhật miễn phí
Giao tiếp với hệ thống BMS (Building Management System) và SCADA của tòa nhà
Giám sát và cảnh báo tự động toàn bộ thông số: điện áp, tần số, công suất, dòng điện, nhiệt độ, áp suất dầu

3.4 Độ Bền & Tương Thích

Thiết kế chịu đựng môi trường khắc nghiệt — nhiệt độ cao, độ ẩm lớn, rung động (phù hợp cho cả ứng dụng dầu khí và ngoài khơi)
Tương thích với hầu hết bộ điều tốc và bộ điều áp (AVR) thông dụng trên thị trường — không cần thay thế thiết bị hiện có

4. Bảng Thông Số Kỹ Thuật Tủ Hòa Đồng Bộ Theo Công Suất

Tất cả tủ hòa đồng bộ máy phát điện của Minh Thành Power được thiết kế và chế tạo theo đúng tải thực tế của từng dự án. Bảng dưới đây là cấu hình tiêu chuẩn theo dải công suất máy phát điện:

Công Suất Máy Phát	Cầu Dao Chính	Module Điều Khiển	Cầu Dao Schneider	CB ABB	Thanh Cái Đồng	Kích Thước Tủ (D×R×C)
P ≤ 125 kW	250A	DSE 8610	NSX250F-250D	T3N250 R250 FF	25×3 mm	800×800×1.700 mm
125–200 kW	400A	DSE 8610	NSX400F-400A	T5N400 R400 FF	40×3 mm	800×800×1.700 mm
200–318 kW	630A	DSE 8610	NSX630F-630A	T6N630 R630 FF	50×4 mm	800×800×1.700 mm
318–400 kW	800A	DSE 8610	NS800N-800A	T6N800 R800 FF	60×6 mm	800×800×1.800 mm
400–500 kW	1.000A	DSE 8610	NS1000N-1000A	T7S1000M R1000 FF	60×8 mm	800×800×1.800 mm
500–630 kW	1.250A	DSE 8610	NS1250N-1250A	T7S1250M R1250 FF	60×10 mm	800×800×1.800 mm
630–800 kW	1.600A	DSE 8610	NS1600N-1600A	T7S1600M R1600 FF	80×10 mm	800×800×1.800 mm
800–1.000 kW	2.000A	DSE 8610	MT20N-2000A	ESB2000 R2000	2×(80×6) mm	1.000×1.000×2.200 mm
1.000–1.250 kW	2.500A	DSE 8610	MT25N-2500A	E3N2500 R2500	2×(80×8) mm	1.000×1.000×2.200 mm
1.250–1.600 kW	3.200A	DSE 8610	MT32N-3200A	E3N3200 R3200	2×(100×10) mm	1.000×1.000×2.200 mm

bảng thông số kỹ thuật tủ hòa đồng bộ máy phát điện theo công suất DSE8610 ABB Schneider

Lưu ý: Tủ hòa đồng bộ luôn được thiết kế riêng theo sơ đồ hệ thống thực tế của từng dự án — bảng trên là cấu hình tiêu chuẩn tham khảo. Liên hệ kỹ sư Minh Thành Power để nhận bản thiết kế chi tiết theo dự án của bạn.

5. Ứng Dụng Tủ Hòa Đồng Bộ Máy Phát Điện Theo Từng Ngành

Khu Công Nghiệp & Nhà Máy Lớn Nhà máy sản xuất có tổng công suất dự phòng cần thiết vượt quá 1.000 kVA thường sử dụng 2–4 máy phát điện vận hành song song qua tủ hòa đồng bộ. Ngoài việc đảm bảo đủ công suất, hệ thống còn tối ưu nhiên liệu bằng cách chỉ khởi động số máy đủ để đáp ứng tải thực tế — máy còn lại ở chế độ dự phòng nóng (hot standby). Đây là ứng dụng phổ biến nhất tại các KCN Bình Dương, Đồng Nai và Long An.

Xem thêm: Máy phát điện công nghiệp — Hướng dẫn chọn mua toàn diện để hiểu rõ cách tính công suất trước khi thiết kế hệ thống hòa đồng bộ.

Data Center Tier 2/3/4 Data center là ứng dụng đòi hỏi cao nhất với tủ hòa đồng bộ máy phát điện. Cấu hình N+1 bắt buộc — nếu 1 trong N+1 máy phát điện sự cố, các máy còn lại phải tiếp quản toàn bộ tải ngay lập tức mà không có bất kỳ khoảng gián đoạn nào. Hệ thống hòa đồng bộ phải tích hợp với UPS và BMS của toàn bộ data center. Với Tier 4 yêu cầu uptime 99,995%, tủ hòa đồng bộ phải vận hành hoàn hảo ngay cả khi đang bảo trì 1 máy.

Bệnh Viện Lớn & Hệ Thống Y Tế Bệnh viện hạng I và II với quy mô trên 300 giường thường cần 2–3 máy phát điện dự phòng. Tủ hòa đồng bộ máy phát điện đảm bảo chuyển mạch liền mạch khi 1 máy cần bảo trì trong khi bệnh viện vẫn hoạt động bình thường. Kết hợp với tủ ATS máy phát điện, hệ thống tạo ra lớp bảo vệ kép cho nguồn điện y tế.

Tòa Nhà Thương Mại & Trung Tâm Thương Mại Tòa nhà văn phòng hạng A và trung tâm thương mại lớn yêu cầu không cắt điện dù đang bảo trì thiết bị. Vận hành song song 2 máy phát điện qua tủ hòa đồng bộ cho phép bảo trì từng máy luân phiên mà không ảnh hưởng đến hoạt động của tòa nhà.

6. Tủ Hòa Đồng Bộ và Tủ ATS — Khác Nhau Thế Nào?

Đây là câu hỏi nhiều khách hàng thắc mắc khi lần đầu tiếp xúc với hệ thống điện dự phòng phức tạp:

Tiêu Chí	Tủ Hòa Đồng Bộ	Tủ ATS
Chức năng chính	Kết nối NHIỀU máy phát điện vào làm việc SONG SONG	Chuyển đổi giữa lưới điện và 1 máy phát điện
Số nguồn điện	Từ 2 máy phát trở lên	Thường 2 nguồn: lưới + 1 máy phát
Độ phức tạp	Cao hơn — cần hòa pha, cân bằng tải	Đơn giản hơn — chỉ chuyển mạch
Ứng dụng	KCN lớn, data center, bệnh viện lớn	Hầu hết ứng dụng dự phòng thông thường
Chi phí	Cao hơn đáng kể	Thấp hơn

Kết hợp 2 loại tủ trong cùng hệ thống: Hệ thống điện dự phòng hoàn chỉnh thường có cả 2 — Tủ ATS chịu trách nhiệm chuyển mạch từ lưới sang cụm máy phát điện, còn tủ hòa đồng bộ quản lý việc các máy phát điện trong cụm làm việc phối hợp với nhau.

Tham khảo thêm: Tủ ATS máy phát điện — Chức năng & Lắp đặt để hiểu rõ vai trò của từng loại tủ trong hệ thống điện dự phòng.

7. Quy Trình Thiết Kế & Lắp Đặt Tủ Hòa Đồng Bộ Tại Minh Thành Power

Minh Thành Power thực hiện trọn gói từ khảo sát đến bàn giao — không phải chỉ cung cấp tủ điện rời rạc:

Bước 1 — Khảo sát & Thu thập yêu cầu kỹ thuật Kỹ sư đến trực tiếp: khảo sát tải thực tế, số lượng và thông số máy phát điện hiện có hoặc dự kiến mua, yêu cầu cấu hình dự phòng (N+1/2N), yêu cầu tích hợp BMS/SCADA.

Bước 2 — Thiết kế hệ thống & Lập bản vẽ kỹ thuật Thiết kế sơ đồ nguyên lý (single line diagram), sơ đồ đấu dây chi tiết, lựa chọn thiết bị đóng cắt (ACB, MCCB) và cáp điện phù hợp theo tiêu chuẩn IEC 61439.

Bước 3 — Chế tạo tủ điện Tủ được chế tạo theo đúng bản vẽ đã duyệt — vỏ tủ thép 2mm, sơn tĩnh điện, thiết bị đóng cắt ABB/Schneider chính hãng, module DSE8610 chính hãng Deep Sea Electronics.

Bước 4 — Lắp đặt & Đấu nối tại công trình Đội kỹ thuật chuyên nghiệp thực hiện đúng theo bản vẽ thiết kế, tuân thủ tiêu chuẩn an toàn điện TCVN 7447 và quy định PCCC.

Bước 5 — Commissioning & Test vận hành Test hòa đồng bộ từng cặp máy phát điện, kiểm tra phân chia tải, test sự cố giả lập (1 máy trip), đo thông số vận hành, bàn giao hồ sơ kỹ thuật đầy đủ.

Bước 6 — Đào tạo vận hành & Hỗ trợ sau bàn giao Đào tạo trực tiếp cho đội ngũ kỹ thuật của khách hàng: quy trình vận hành 3 chế độ OFF/AUTO/MAN, cách đọc cảnh báo DSE8610, xử lý sự cố cơ bản.

Để hệ thống tủ hòa đồng bộ máy phát điện hoạt động bền vững dài hạn, cần kết hợp với lịch bảo trì máy phát điện định kỳ theo đúng khuyến nghị của nhà sản xuất.

Quy trình lắp đặt tủ hòa đồng bộ máy phát điện commissioning test tải Minh Thành Power TP.HCM

8. Tại Sao Chọn Minh Thành Power Cho Dự Án Tủ Hòa Đồng Bộ?

Thiết kế theo dự án — không bán tủ tiêu chuẩn áp vào mọi trường hợp: Mỗi hệ thống tủ hòa đồng bộ máy phát điện đều có yêu cầu kỹ thuật riêng. Minh Thành Power thiết kế từ đầu theo sơ đồ tải và cấu hình dự phòng của từng dự án — không phải lấy tủ mẫu chỉnh lại cho vừa.

Kinh nghiệm thực tế với nhiều dự án hòa đồng bộ: Từ hệ thống 2 máy phát điện 500 kVA hòa đồng bộ cho nhà máy sản xuất đến cụm 4 máy phát điện 1.500 kVA cho data center — đội ngũ kỹ sư Minh Thành Power có kinh nghiệm thực chiến với các cấu hình phức tạp.

Thiết bị chính hãng, có chứng từ đầy đủ: Module DSE8610 nhập chính hãng từ Deep Sea Electronics (Anh). ACB và MCCB từ ABB và Schneider chính hãng. Toàn bộ có certificate, CO/CQ đầy đủ — không dùng hàng nhái gây rủi ro hệ thống.

Hỗ trợ kỹ thuật 24/7 sau bàn giao: Tủ hòa đồng bộ là thiết bị quan trọng — khi sự cố không thể chờ đến sáng hôm sau. Minh Thành Power cam kết hỗ trợ kỹ thuật từ xa 24/7 và có mặt trong 2 giờ khi cần thiết tại TP.HCM.

Câu Hỏi Thường Gặp Về Tủ Hòa Đồng Bộ Máy Phát Điện

Tủ hòa đồng bộ máy phát điện giá bao nhiêu? Chi phí tủ hòa đồng bộ máy phát điện phụ thuộc vào công suất hệ thống và số lượng máy phát cần hòa. Tủ cho hệ thống 2 máy phát điện 500 kW thường có chi phí 80–150 triệu đồng (chưa bao gồm lắp đặt). Hệ thống lớn hơn (1.000–2.000 kW, 3–4 máy) có thể từ 200–500 triệu. Liên hệ Minh Thành Power để nhận báo giá chính xác theo yêu cầu thực tế của dự án.

Có thể hòa đồng bộ máy phát điện khác thương hiệu không? Có. Module DSE8610 tương thích với hầu hết máy phát điện thương mại hiện có — Cummins, Perkins, Mitsubishi, Baudouin, MTU. Điều kiện cần là mỗi máy phải có bộ điều tốc (speed governor) và bộ điều áp (AVR) có cổng điều khiển tín hiệu tương thích. Kỹ sư Minh Thành Power sẽ kiểm tra tính tương thích trong bước khảo sát kỹ thuật.

Hệ thống hòa đồng bộ có thể tích hợp với BMS tòa nhà không? Có. DSE8610 hỗ trợ giao thức truyền thông RS232/RS485, Modbus RTU/TCP — tích hợp được với hầu hết hệ thống BMS và SCADA thông dụng. Phần mềm giám sát chạy trên MS-Windows được cập nhật miễn phí.

Tủ hòa đồng bộ cần bảo trì định kỳ không? Có, nhưng nhẹ hơn so với máy phát điện. Định kỳ 6 tháng/lần: vệ sinh tủ điện, kiểm tra đầu nối cáp, kiểm tra tiếp điểm ACB, cập nhật firmware DSE8610 nếu cần, test hòa đồng bộ thực tế để xác nhận hệ thống vẫn hoạt động đúng. Nên kết hợp với lịch bảo trì máy phát điện để tối ưu chi phí.

Liên Hệ Tư Vấn & Báo Giá Tủ Hòa Đồng Bộ Máy Phát Điện

Hotline: 1900 98 99 02 — 24/7, kể cả cuối tuần

Điện thoại: 028 6281 0166

Email: minhthanh@minhthanhpower.com

Showroom: 24 đường 9A, KP4, phường Bình Trưng, Tp. Hồ Chí Minh, Việt Nam.

Nguồn Tham Khảo Kỹ Thuật

🔗 Deep Sea Electronics DSE8610 — Synchronising Module
🔗 IEC 61439 — Tủ điện hạ áp
🔗 ABB Circuit Breakers

Máy phát điện	Công suất ngắt mạch	Bảng đồng bộ hóa	Cầu dao Trung Quốc, 3 cực	Bộ ngắt mạch MOLLER, 3 cực	Cầu dao schneider, 3 cực	Bộ ngắt mạch ABB, 3 cực	Kích thước thanh cái cho bộ ngắt mạch: mm	Kích thước thanh cái bằng đồng cho 2 đơn vị:mm	Kích thước tủ (DxRxC)
P≤125KW	250A	DSE 8610	XKM1-250S/R250	LZMB2-A250	NSX250F-250D	T3N250TMD R250 FF	25*3	4×40	800x800x1700
125KW≤P≤200KW	400A	DSE 8610	XKM1-400S	LZMC3-A400	NSX400F-400A	T5N400TMA TMA R400 FF	40*3	6×50	800x800x1700
200KW≤P≤318KW	630A	DSE 8610	XKM1-630S	LZMN3-AE630	NSX630F-630A	T6N630 TMA R630 FF	50*4	6×80	800x800x1700
318KW≤P≤400KW	800A	DSE 8610	XKM1-800S	NZMN4-AE800	NS800N-800A	T6N800 TMA R800 FF 3P	60*6	10×80	800x800x1800
400KW≤P≤500KW	1000A	DSE 8610	XKM1-1000S	NZMN4-AE1000	NS1000N-1000A 2.0	T7S1000M PR231/P-LSI R1000 FF	60*8	10×100	800x800x1800
500KW≤P≤630KW	1250A	DSE 8610	XKW1-1600/1250	IZM91B3-V12CF	NS1250N-1250A 2.0	T7S1250M PR231/P-LSI R1250 FF	60*10	10×120	800x800x1800
630KW≤P≤800KW	1600A	DSE 8610	XKW1-1600/1600	IZM91B3-V16CF	NS1600N-1600A	T7S1600M PR231/P-LSI R1600 FF	80*10	2(10×100)	800x800x1800
800KW≤P≤1000KW	2000A	DSE 8610	XKW1-2000/2000	IZM97B3-A20CF	MT20N-2000A 2.0	ESB2000 R2000 PR121/P-LI	2(806)	2(10×120)	1000x1000x2200
1000KW≤P≤1250KW	2500A	DSE 8610	XKW1-3200/2500	IZM97B3-A25CF	MT25N-2500A 2.0	E3N2500 R2500 PR121/P-LI	2(80*8)	2(10×150)	1000x1000x2200
1250KW≤P≤1600KW	3200A	DSE 8610	XKW1-3200/3200	IZM97B3-A32CF	MT32N-3200A 2.0	E3N3200 R3200 PR121/P-LI	2(100*10)	3(10×150)	1000x1000x2200
